產品概述:

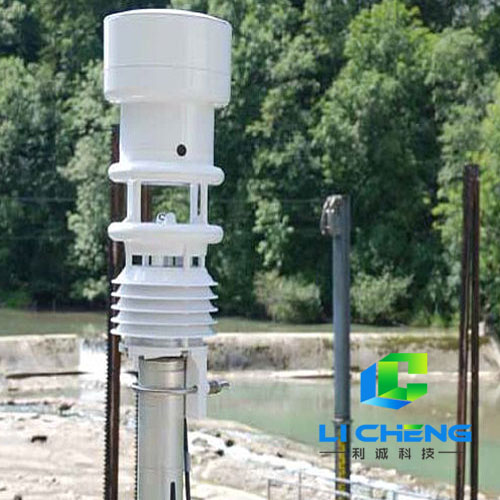

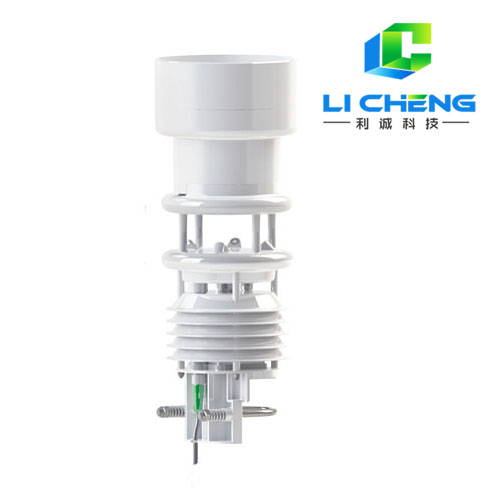

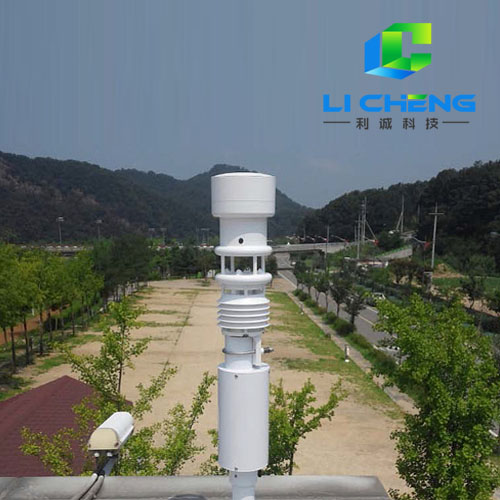

WS601六要素微氣象站是一種緊湊型多參數氣象觀測儀器,用于測量多種氣象參數??捎糜趯鉁?、相對濕度、降水強度、降水類型、降水量、氣壓以及風速風向的測量和監測。該氣象傳感器通過電容傳感器元件測量相對濕度,應用NTC元件測量氣溫,使用超聲波傳感技術測量風速風向。檢測數據的輸出和處理支持多種協議: UMB-Binary,UMB-ASCII,SDI-12,MODBUS 可加裝外置溫度傳感器。
工作原理:
1、溫度通過一個高精度NTC電阻進行測量,而濕度則通過一個電容式濕度傳感器進行測量。為了盡量降低外部影響(例如太陽輻射),這些傳感器應置于防輻射、通風良好的外殼內。與傳統非通風式傳感器相比,此類傳感器在強輻射條件下測量精度更高。結合氣壓因素,可根據氣溫和相對濕度來計算露點、絕對濕度和混合比等參數。
2、通過一個內置傳感器測量絕對氣壓。利用當?shù)睾0胃叨龋ㄓ脩艨稍谠O(shè)備中設定),通過氣壓公式可計算以海平面為基準的相對氣壓。
3、風力計中有4個超聲波傳感器,可在各個方向循環進行測量。根據測得的聲波傳輸時間差異計算并確定最終風速和風向。該傳感器內置了一個風的監測質量傳輸信號作為參考,從而指出在測量期間有多少合格的測量數據。產品特點:
1、輸出六個氣象要素: 風速和風向、降水、大氣壓、溫度和相對濕度
2、結構輕巧緊湊、沒有移動部件3、低維護
4、開放式通訊協議
氣象觀測指標
溫度
工作原理
NTC
測量范圍
-50~60℃
測量精度
±0,2℃ (-20~50℃), 或 ±0,5℃ (>-30℃)
測量單位
℃
相對濕度
工作原理
電容
測量范圍
0~100% R.H.
測量精度
±2% R.H.
測量單位
% R.H
風速
工作原理
超聲波
測量范圍
0~30 m/s
測量精度
±0,3m/s 或 3% RMS
測量單位
m/s
風向
工作原理
超聲波
測量范圍
0~359.9°
測量精度
<3°RMSE > 1,0m/s
測量單位
°
降水量
工作原理
翻斗
分 辨 率
0.2 mm
測量精度
±2%
測量單位
mm
氣壓
工作原理
MEMS 電容
測量范圍
300~1200 hPa
測量精度
±0,5 hPa (0~40℃)
測量單位
hPa
一般性技術指標
產品尺寸
直徑:約164mm,高:約445mm
產品重量
約1,7kg
設備接口
RS485,雙線制,半雙工
工作電源
12~24 VDC ±10%
加熱電源
20VA @ 24VDC
工作溫度
-50~60℃
工作濕度
0~100%R.H
防護等級
IP66
桅桿直徑
60 ~76 mm
